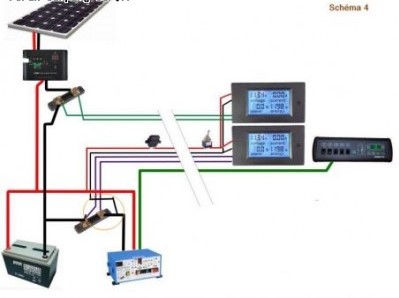

Alors pour mon problème, j'ai suivi le shémas 1 pour brancher deux shunt, un pour la consommation et un pour le panneau solaire :
J'ai la consommation à condition de couper l'arrivée du panneau solaire. Autrement dit, dès que je branche le panneau solaire, j'ai bien la charge sur l'afficheur du panneau solaire, mais sur l'afficheur de consommation l'intensité et l'énergie passe directement à 0 dès que je rebranche le panneau.
J'ai ben pensé à mettre un interrupteur sur le panneau solaire mais c'est pas tip top.
J'ai pu identifier les fils négatifs en provenance du panneau, du chargeur 230v et de l'alternateur et j'ai tenté de les passer de l'autre côté du shunt mais rien n'y fait dès que je branche le panneau solaire tout passe à 0.
Indépendamment l'un de l'autre les afficheurs marchent bien et semblent m'indiquer de bonne donnée.
Je me demandais s'il y avait moyen avec des diodes zener ou autre du même genre de régler mon problème ?
Je rajoute tout de même en observant le shémas que le négatif d'alimentation est dans mon cas branché après le shunt. Je m'explique : j'avais déjà deux fil 12v là ou je voulais mettre les deux afficheurs du coup j'en ai profité pour alimenter les afficheur avec mais du coup le négatif passe par le chunt qui est sensé mesurer la consommation.

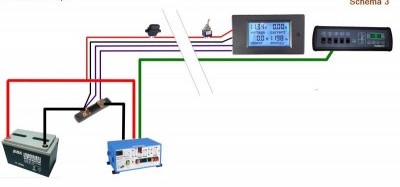

Cf shéma 2 pour vous montrer la différence entouré en orange.
- Shéma 1.jpg (36 Kio) Vu 1707 fois
- shéma 2.jpg (44.24 Kio) Vu 1707 fois
Merci à vous
